Цифры о «цифре». 107 заключений с цифровыми информационными моделями выдано Санкт-Петербургским Центром госэкспертизы с 2020 года.
01.02.2024
История и развитие Санкт-Петербургского Центра государственной экспертизы (ЦГЭ) всегда были тесно связаны с применением передовых информационных, цифровых и программных продуктов. Благодаря инновационному курсу, учреждение одним из первых в стране внедрило технологии информационного моделирования (ТИМ) в свою деятельность.
С 2020 года эксперты ЦГЭ рассматривают проекты, в состав которых, помимо стандартного комплекта проектной документации, входит цифровая информационная модель (ЦИМ).

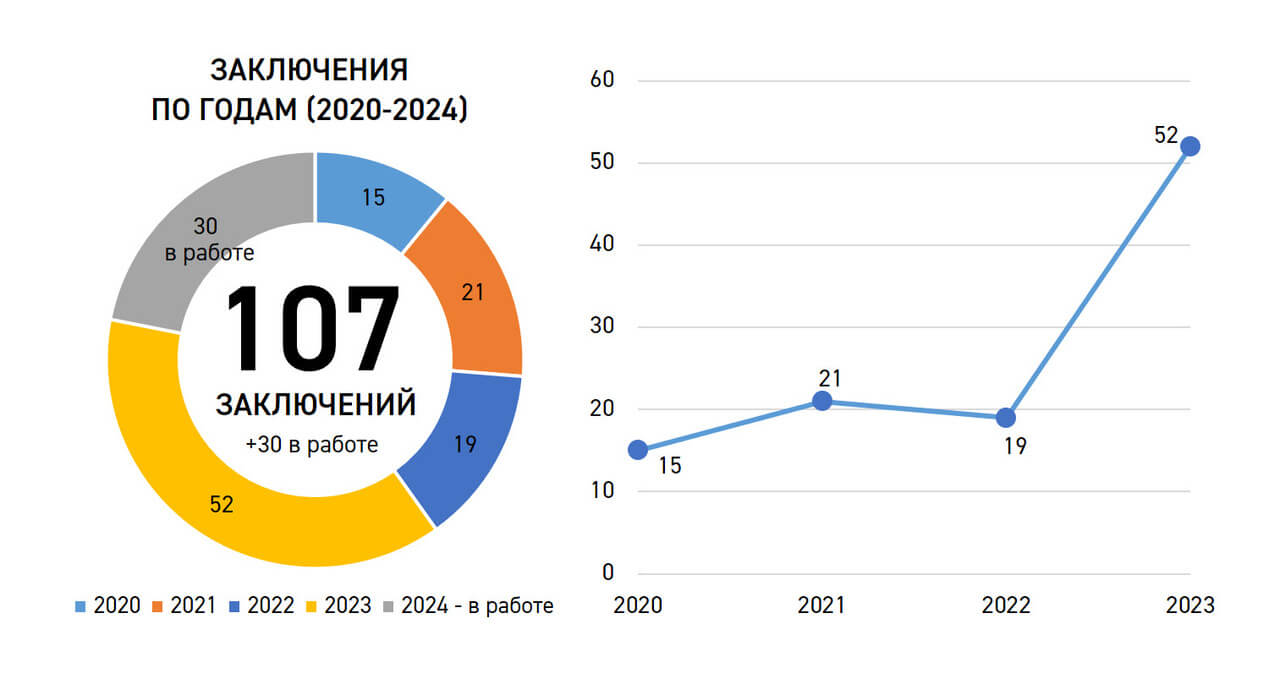

По словам директора учреждения Ирины Косовой, всего за период 2020-2023 годов было выдано 107 заключений экспертизы в отношении таких проектов.
Накопив определенный опыт и базу цифровых информационных моделей, специалисты отдела технологий информационного моделирования ЦГЭ подготовили аналитический материал по рассмотренным ЦИМ.
«За последний год значительно возросло число выдаваемых заключений с ЦИМ. И это не предел. В настоящее время еще 30 объектов находятся на рассмотрении. Явный рост числа проектов с ЦИМ обусловлен активной позицией Министерства строительства и жилищно-коммунального хозяйства Российской Федерации в вопросах цифровой трансформации строительной отрасли и переходу к ТИМ на федеральном уровне. Кроме того, безусловно, важную роль играет работа членов региональной рабочей группы по внедрению ТИМ в Санкт-Петербурге, благодаря которой удалось сформировать первые требования к ЦИМ результатов инженерных изысканий. Уже с середины 2023 года такие модели стали поступать на экспертизу», - рассказал начальник отдела ТИМ СПб ГАУ «ЦГЭ» Игорь Шерстенников.
В 2023 году доля заключений с ЦИМ составила около 15 % от общего числа заключений государственной экспертизы проектной документации и (или) результатов инженерных изысканий.
Распределение по типу представленных моделей следующее:

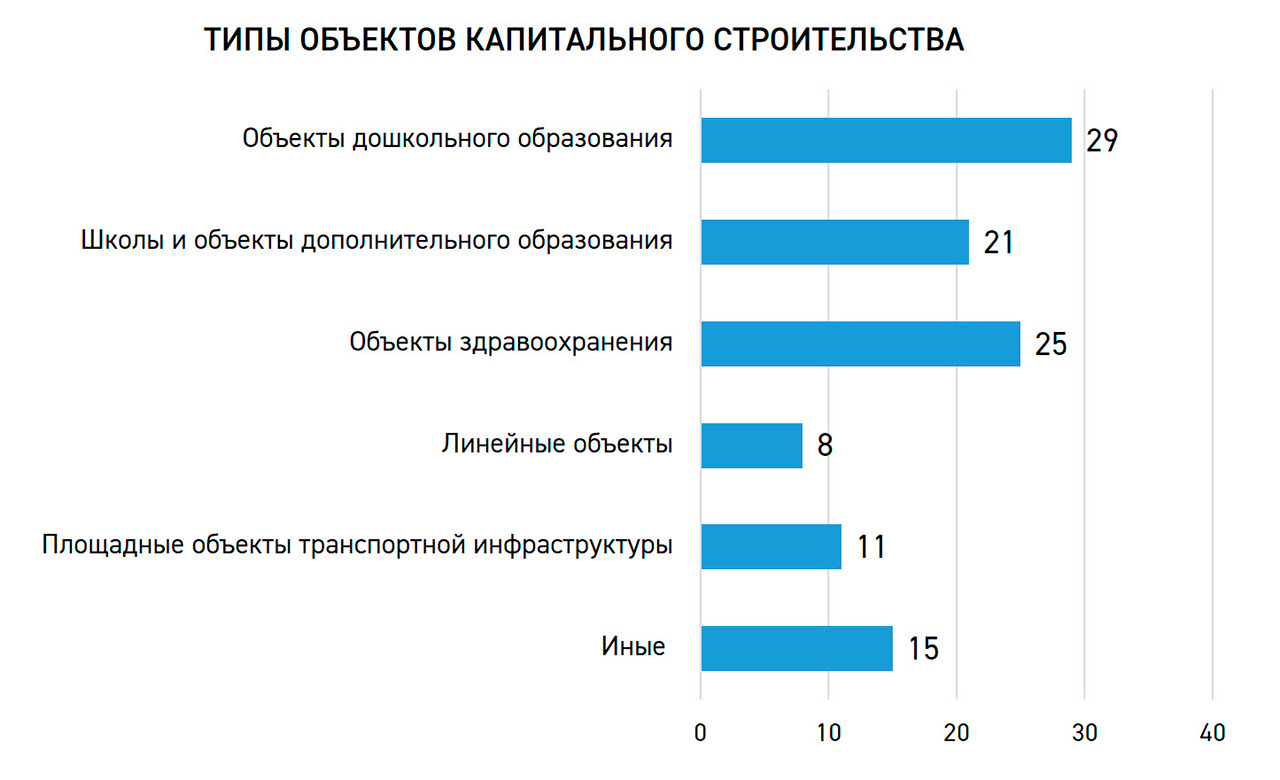

Распределение по типам объектов капитального строительства:
Всего на экспертизу было представлено более 1500 файлов ЦИМ, общим объемом более 50 Гб (без учета версионности файлов). Максимальный размер одного файла составил 710 Мб, средний размер - 40 Мб.
Применяемая схема IFC | 2020 | 2021 | 2022 | 2023 |
2024 (в работе) |
---|---|---|---|---|---|
IFC 2х3 | 14 | 21 | 17 | 34 | 24 |
IFC 4 | 2 | 6 | 8 | 37 | 20 |
IFC 4х1 | - | - | - | 3 | 3 |

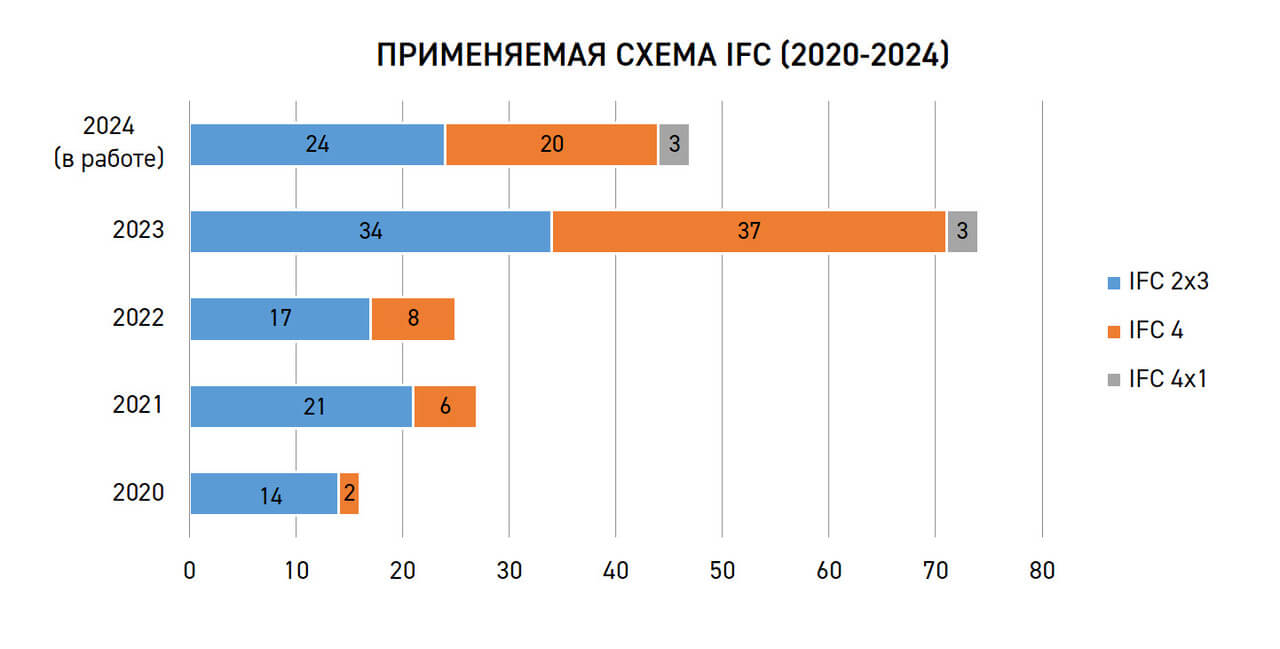

Из результатов анализа видно, что растет доля моделей, выполненных по схеме IFC4 (ГОСТ Р 10.0.02-2019). Также, начиная с 2023 года, стали поступать модели по схеме IFC 4X1. В связи с этим возникает необходимость актуализации ГОСТ Р 10.0.02-2019 до схемы IFC 4x3, которую планируют утвердить новым стандартом ISO в апреле 2024 года.

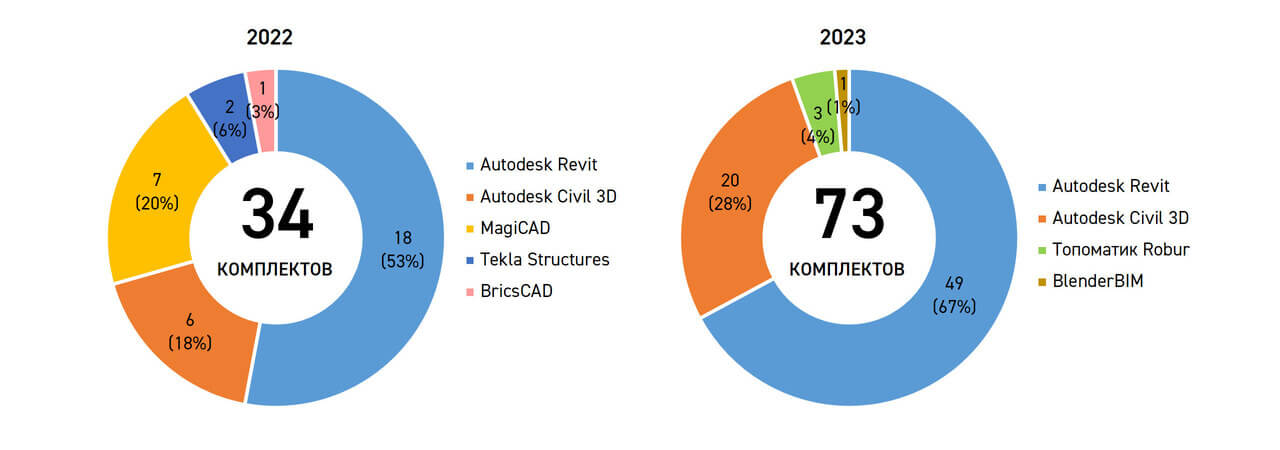

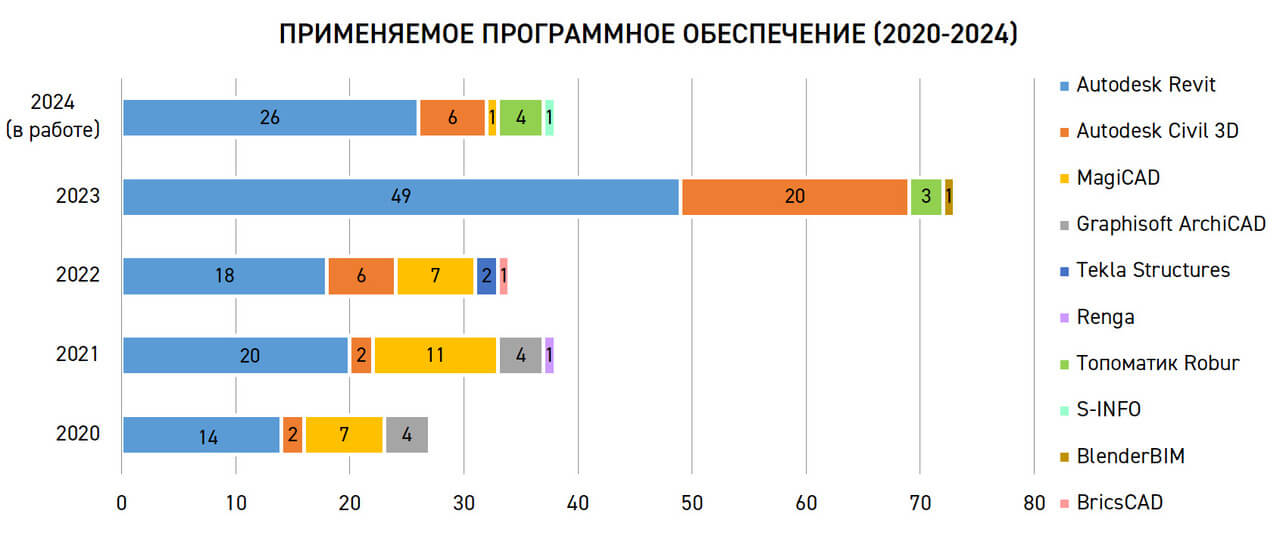

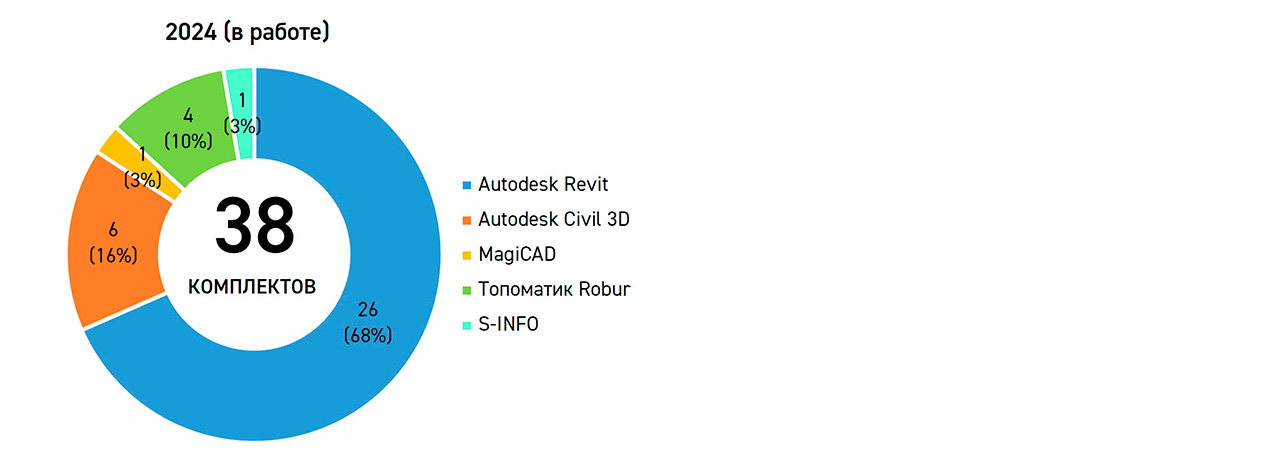

Статистика по применяемому программному обеспечению (ПО):
Применяемое в проекте ПО | 2020 | 2021 | 2022 | 2023 |
2024 (в работе) |
---|---|---|---|---|---|
Autodesk Revit | 14 | 20 | 18 | 49 | 26 |
Autodesk Civil 3D |
2 | 2 | 6 | 20 | 6 |
MagiCAD |
7 | 11 | 7 | - | 1 |
Graphisoft ArchiCAD |
4 | 4 | - | - | - |
Tekla Structures |
- | - | 2 | - | - |
Renga |
- | 1 | - | - | - |
Топоматик Robur |
- | - | - | 3 | 4 |
S-INFO |
- | - | - | - | 1 |
BlenderBIM |
- | - | - | 1 | - |
BricsCAD |
- | - | 1 | - | - |

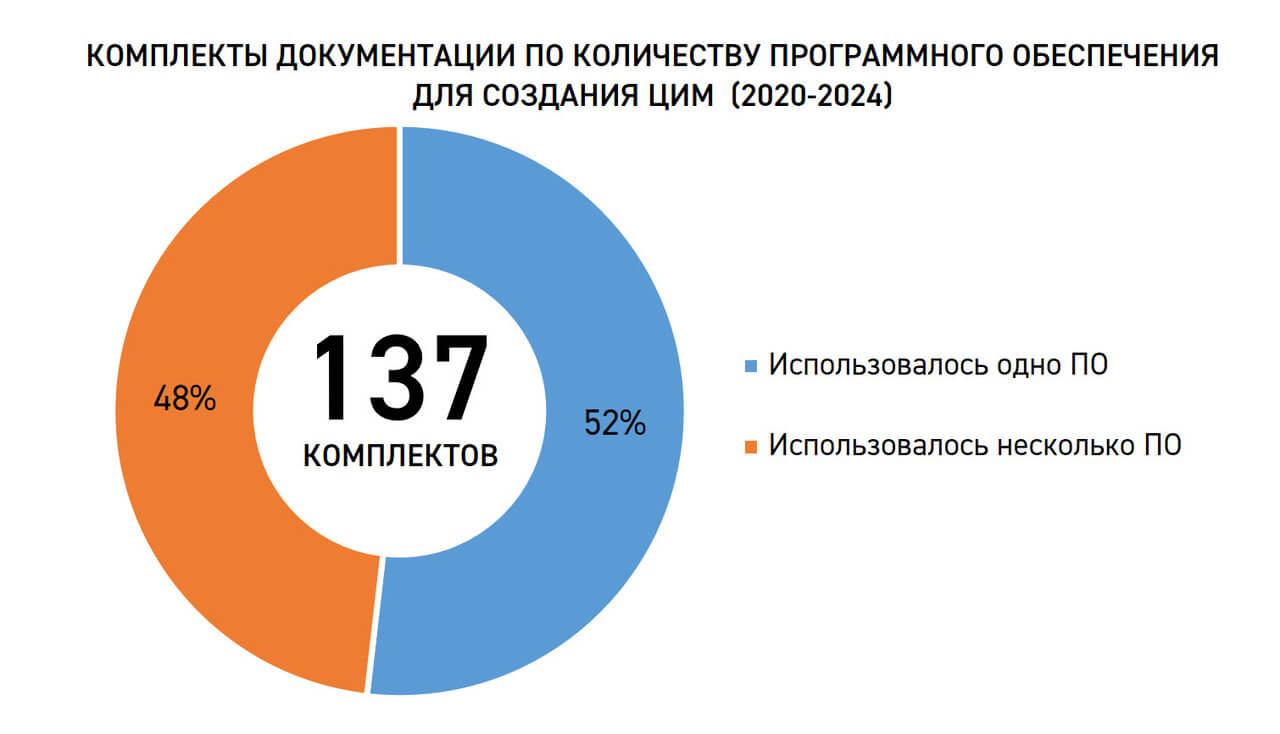

«Статистика, применяемого ПО показывает, что доля отечественных продуктов незначительна. Например, для площадных объектов зафиксирован только один случай применения ПО Renga для разработки архитектурных и конструктивных решений по проекту. Ситуация с отечественным ПО для моделей линейных объектов и результатов инженерных изысканий несколько иная - отмечается применение Топоматик Robur и S-INFO. Среди многообразия ПО были использованы несколько уникальных «экземпляров» BricsCAD и ПО с открытым программным кодом BlenderBIM. Также стоит отметить тот факт, что примерно половина проектов формируется с применением сразу нескольких программных продуктов», - рассказал главный специалист отдела ТИМ СПб ГАУ «ЦГЭ» Александр Шило.
В заключение отметим, что представленная аналитика отражает тенденцию цифрового развития строительной отрасли. Цифровизация движется вперед. Рынок будет расти и развиваться в этом направлении, тем более что государство в лице Минстроя России активно поддерживает развитие цифровизации в нашей стране.
