Архитектурные решения

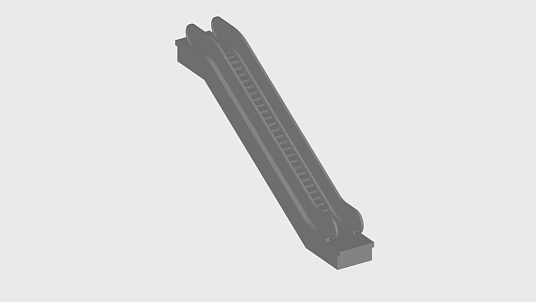

Наименование: Эскалатор
Класс IFC: IfcTransportElement.ESCALATOR
Номер таблицы в требованиях: 3.А.16
Описание: Формируется в пределах рабочих или обслуживаемых этажей, отражает конструктивные особенности элемента.

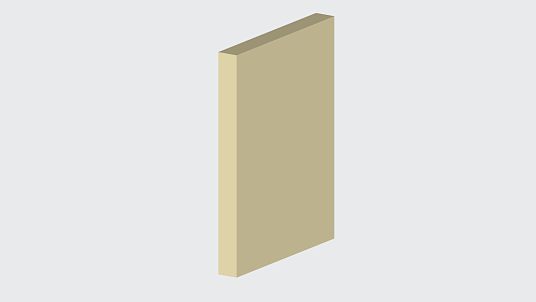

Наименование: Стена (перегородка) однослойная
Класс IFC: IfcWall
Номер таблицы в требованиях: 3.А.3
Описание: Основной слой вертикальной строительной конструкции (как правило: несущая, опорная, самонесущая) без включения слоев отделки.
Каркасная перегородка может быть выполнена в виде однослойной стены, состоящей из плоской рамы на сплошном основании с наружным покрытием или заполнением.
Наименование: Стена (перегородка) многослойная
Класс IFC: IfcWall
Номер таблицы в требованиях: 3.А.3
Описание: Допускается формировать в виде многослойного элемента с наличием всех слоев и отверстий для прокладки инженерных систем.
Должно быть обеспечено корректное сопряжение однотипных материалов.
Рекомендуется формировать отделку и изоляцию стен самостоятельным элементом

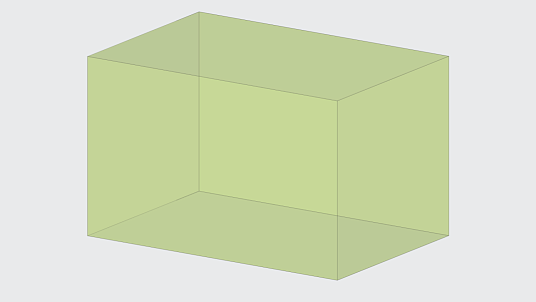

Наименование: Помещение
Класс IFC: IfcSpace
Номер таблицы в требованиях: 3.А.2
Описание: Трехмерное представление помещения. Высота определяется расстоянием от поверхности чистого пола до нижней поверхности потолка.
Помещение «Лестничная клетка» формируется на высоту всех обслуживаемых этажей (допускается пересечение помещения лестничной клетки с элементами лестниц).

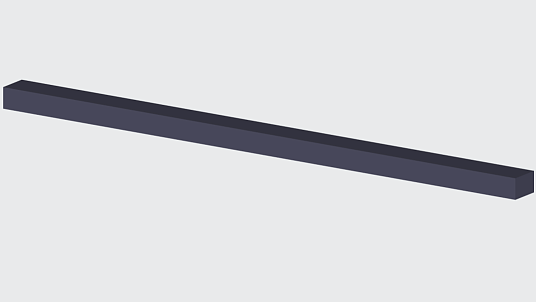

Наименование: Перемычка
Класс IFC: IfcBeam.LINTEL
Номер таблицы в требованиях: 3.А.10
Описание: Элементы перемычек рекомендуется формировать с учетом вырезания их объема в стене.
Наименование: Перекрытие междуэтажное
Класс IFC: IfcSlab.FLOOR
Номер таблицы в требованиях: 3.А.5
Описание: Формируется в виде самостоятельного элемента с наличием отверстий для прокладки инженерных систем. Должно отражать общую толщину несущей части.
Наименование: Пандус
Класс IFC: IfcRamp
Номер таблицы в требованиях: 3.А.13-14
Описание: Состав элементов: пролеты пандуса (IfcStairFlight), площадка пандуса (IfcSlab.LANDING), отделка поверхности падуса (IfcCovering.FLOORING).
Наименование: Отделка стены
Класс IFC: IfcCovering.CLADDING
Номер таблицы в требованиях: 3.А.6
Описание: Допускается формировать самостоятельным элементом с наличием всех слоев и отверстий для прокладки инженерных систем.
Должно быть обеспечено корректное сопряжение однотипных материалов.
Внутренние элементы (отделка стен, пол, потолок) формируются в границах помещения по контуру примыкания к конструкциям согласно последовательности их возведения.

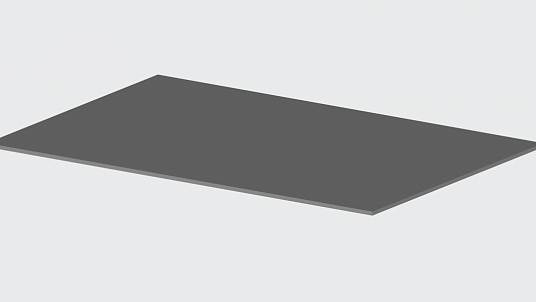

Наименование: Отделка потолка
Класс IFC: IfcCovering.CEILING
Номер таблицы в требованиях: 3.А.6
Описание: Допускается формировать подвесные системы (например, системы Armstrong) в виде единого однослойного или многослойного элемента.

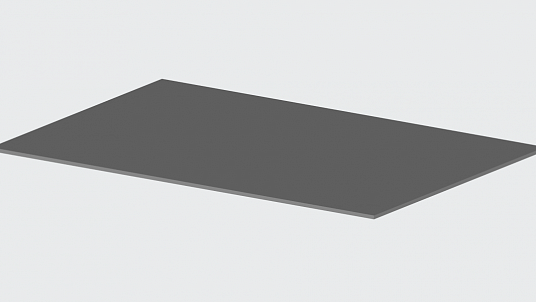

Наименование: Отделка пола
Класс IFC: IfcCovering.FLOORING
Номер таблицы в требованиях: 3.А.6
Описание: Допускается не моделировать разуклонку пола.
Допускается формировать системы фальшпола (например, системы Perfaten) в виде единого однослойного или многослойного элемента.
Наименование: Окно
Класс IFC: IfcWindow.WINDOW
Номер таблицы в требованиях: 3.А.8
Описание: Формируется таким образом, чтобы при выгрузке в формат IFC сохранялась связь с заполняемым проемом.
Детализация окон должна отражать количество створок и их проектные размеры.

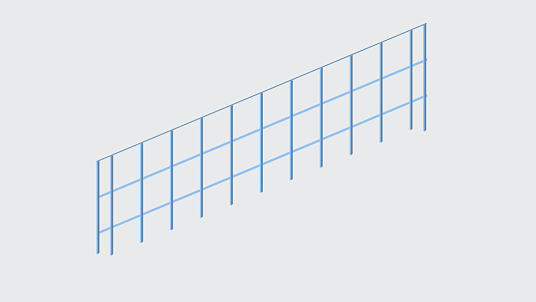

Наименование: Ограждение
Класс IFC: IfcRailing
Номер таблицы в требованиях: 3.А.15
Описание: Детализация элемента должна обеспечивать представление о количестве поручней, высоте их размещения, наличии стоек и иных элементов, препятствующих падению людей.
Наименование: Лифт
Класс IFC: IfcTransportElement.ELEVATOR
Номер таблицы в требованиях: 3.А.16
Описание: Формируется в пределах рабочих или обслуживаемых этажей, отражает конструктивные особенности элемента.
Наименование: Лестница
Класс IFC: IfcStair
Номер таблицы в требованиях: 3.А.11-12
Описание: Состав элементов: лестничные марши (IfcStairFlight), лестничная площадка (IfcSlab.LANDING), ограждения (IfcRailing), отделка пола площадки (IfcCovering.FLOORING).
Наименование: Колонна
Класс IFC: IfcColumn.COLUMN
Номер таблицы в требованиях: 3.А.9
Описание: Формируется с дополнительными несущими и объемными декоративными элементами (например, капителями).
Наименование: Дверь
Класс IFC: IfcDoor.DOOR
Номер таблицы в требованиях: 3.А.7
Описание: Формируется таким образом, чтобы при выгрузке в формат IFC сохранялась связь с заполняемым проемом.
Детализация дверей должна отражать количество дверных полотен и их проектные размеры.

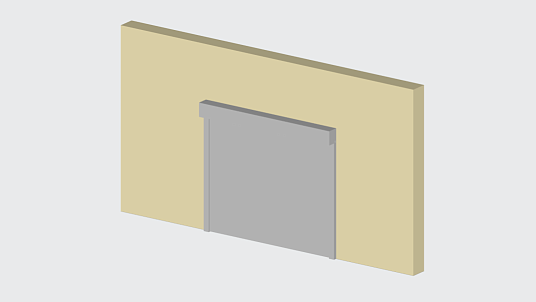

Наименование: Ворота
Класс IFC: IfcDoor.GATE
Номер таблицы в требованиях: 3.А.7
Описание: Формируется таким образом, чтобы при выгрузке в формат IFC сохранялась связь с заполняемым проемом.
Наименование: Витражная система
Класс IFC: IfcCurtainWall
Номер таблицы в требованиях: 3.А.4
Описание: Представляет из себя элемент ограждающей конструкции, имеющие каркас и его заполнение.
Состав элементов: светопрозрачный элемент / окно (IfcWindow), непрозрачный элемент (IfcPlate), система каркаса (IfcMember)
