Технологии информационного моделирования / Примеры элементов

Планировочная организация земельного участка

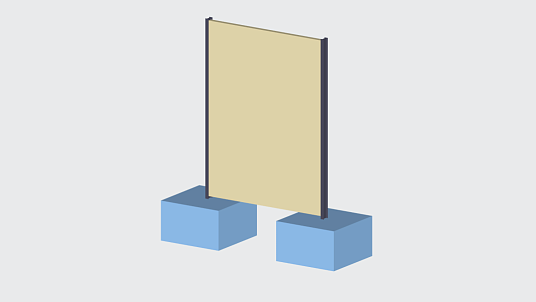

Трёхмерная модель: Экран шумозащитный. Класс IFC: IfcRailing

Наименование: Экран шумозащитный

Класс IFC: IfcRailing

Номер таблицы в требованиях: 2.А.8

Описание: Формируется в виде объемного элемента.

Скачать

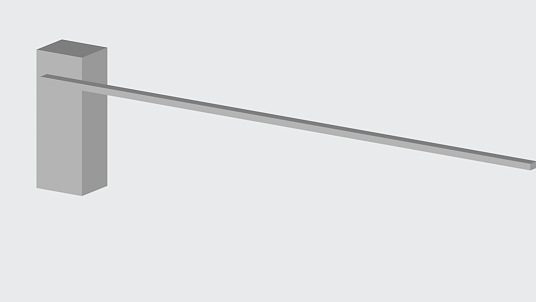

Трёхмерная модель: Шлагбаум. Класс IFC: IfcDoor.GATE

Наименование: Шлагбаум

Класс IFC: IfcDoor.GATE

Номер таблицы в требованиях: 2.А.12

Описание: Моделируется в виде отдельных объемных элементов цифровой информационной модели.

Скачать

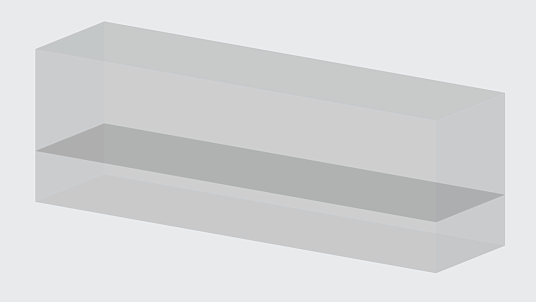

Трёхмерная модель: Строительный объем. Класс IFC: IfcSpatialStructureElement

Наименование: Строительный объем

Класс IFC: IfcSpatialStructureElement

Номер таблицы в требованиях: 2.А.5

Описание: Формируется в виде отдельных объемных элементов цифровой информационной модели.

Скачать

Трёхмерная модель: Покрытие(Отмостка). Класс IFC: IfcBuildingElementProxy

Наименование: Покрытие(Отмостка)

Класс IFC: IfcBuildingElementProxy

Номер таблицы в требованиях: 2.А.10

Описание: Представляет собой дорожное/тротуарное покрытие/отмостку или иное покрытие в виде объемного многослойного элемента либо в  виде поверхности.

Скачать

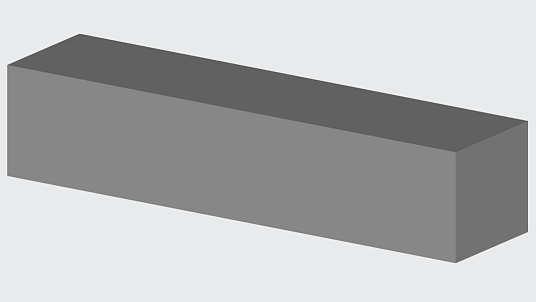

Трёхмерная модель: Пожарный отсек. Класс IFC: IfcSpatialZone.FIRESAFETY

Наименование: Пожарный отсек

Класс IFC: IfcSpatialZone.FIRESAFETY

Номер таблицы в требованиях: 2.А.2

Описание: Формируется в виде отдельных объемных элементов, ограниченных противопожарными стенами и противопожарными перекрытиями или покрытиями, с  пределами огнестойкости конструкции, обеспечивающими нераспространение пожара за   границы пожарного отсека в течение всей продолжительности пожара.

Скачать

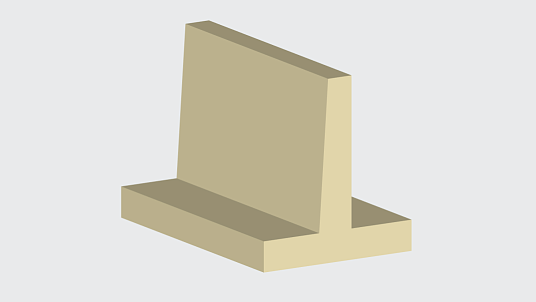

Трёхмерная модель: Подпорная стенка. Класс IFC: IfcWall.SHEAR

Наименование: Подпорная стенка

Класс IFC: IfcWall.SHEAR

Номер таблицы в требованиях: 2.А.14

Описание: Формируется в виде отдельных объемных элементов цифровой информационной модели.

Скачать

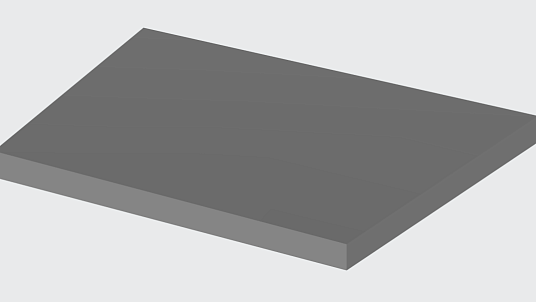

Трёхмерная модель: Поверхность участка застройки. Класс IFC: IfcGeographicElement

Наименование: Поверхность участка застройки

Класс IFC: IfcGeographicElement

Номер таблицы в требованиях: 2.А.6

Описание: Формируется в виде поверхности, построенной на основе топографического плана.

Скачать

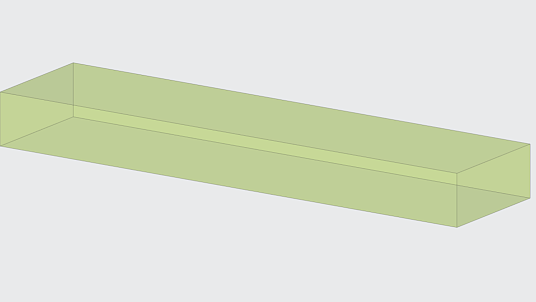

Трёхмерная модель: Площадь этажа. Класс IFC: IfcSpace.GFA

Наименование: Площадь этажа

Класс IFC: IfcSpace.GFA

Номер таблицы в требованиях: 2.А.3

Описание: Формируется в виде отдельных объемных элементов, расположенных на соответствующих уровнях базовой модели.

Скачать

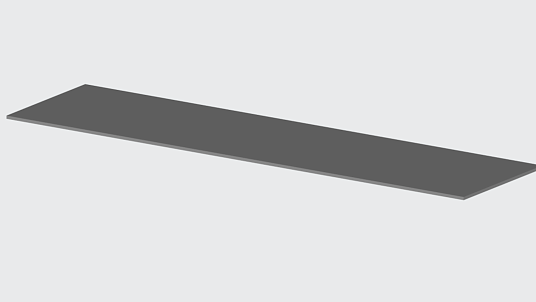

Трёхмерная модель: Площадь застройки. Класс IFC: IfcSpatialZone

Наименование: Площадь застройки

Класс IFC: IfcSpatialZone

Номер таблицы в требованиях: 2.А.4

Описание: Формируется в виде отдельных объемных элементов. Рекомендуется моделировать на нулевой отметке цифровой информационной модели.

Скачать

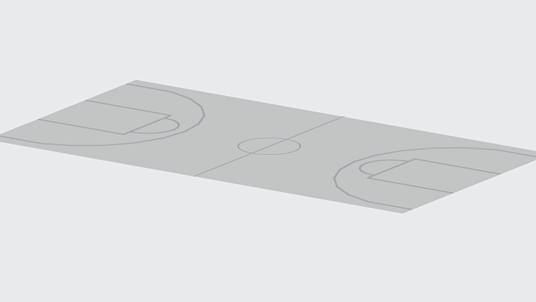

Трёхмерная модель: Площадка для баскетбола. Класс IFC: IfcSpatialZone

Наименование: Площадка для баскетбола

Класс IFC: IfcSpatialZone

Номер таблицы в требованиях: 2.А.9

Описание: Спортивная площадка (детская игровая площадка, пешеходная зона (тротуар), стоянка автомобилей и т.д.). Рекомендуется моделировать в виде отдельных объемных элементов.

Скачать

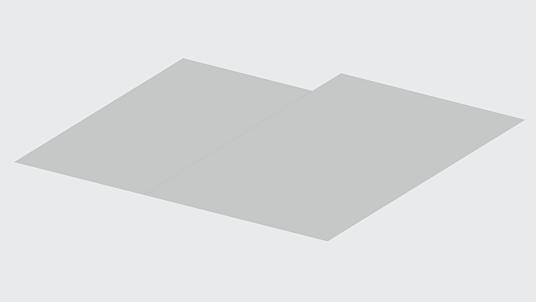

Трёхмерная модель: Парковочное место. Класс IFC: IfcBuildingElementProxy

Наименование: Парковочное место

Класс IFC: IfcBuildingElementProxy

Номер таблицы в требованиях: 2.А.15

Описание: Формируется в виде отдельных объемных элементов цифровой информационной модели.

Скачать

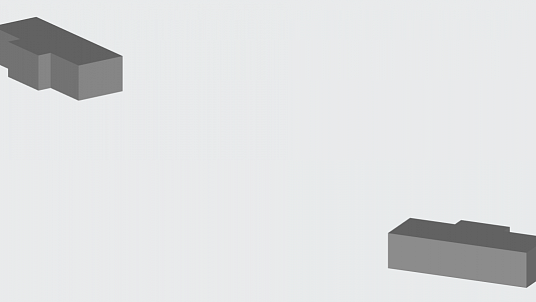

Трёхмерная модель: ОКС окружающей застройки. Класс IFC: IfcBuildingElementProxy

Наименование: ОКС окружающей застройки

Класс IFC: IfcBuildingElementProxy

Номер таблицы в требованиях: 2.А.16

Описание: Формируется надземная часть ОКС окружающей застройки в виде объемных элементов с проектным или истинным: местоположением, контуром, высотой, цветом фасада.

Скачать

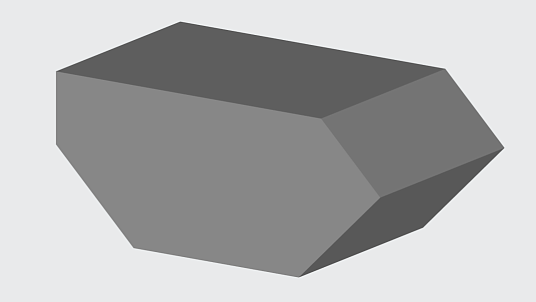

Трёхмерная модель: Мусорный контейнер. Класс IFC: IfcBuildingElementProxy

Наименование: Мусорный контейнер

Класс IFC: IfcBuildingElementProxy

Номер таблицы в требованиях: 2.А.13

Описание: Моделируется в виде отдельных объемных элементов цифровой информационной модели.

Скачать

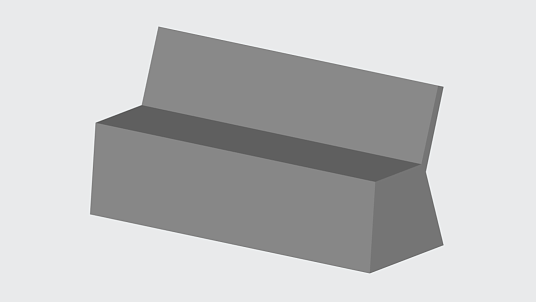

Трёхмерная модель: Малые архитектурные формы. Класс IFC: IfcBuildingElementProxy

Наименование: Малые архитектурные формы

Класс IFC: IfcBuildingElementProxy

Номер таблицы в требованиях: 2.А.11

Описание: Искусственные элементы садово-парковой композиции: скамейки,  беседки, ротонды, перголы, трельяжи, арки, скульптуры из растений, павильоны, навесы и т.д.
Моделируется в виде отдельных объемных элементов ЦИМ.

Скачать

Трёхмерная модель: Зеленые насаждения. Класс IFC: IfcGeographicElement

Наименование: Зеленые насаждения

Класс IFC: IfcGeographicElement

Номер таблицы в требованиях: 2.А.7

Описание: Деревья, кустарники, клумбы, штучные травы и иные растения.
Формируется в виде отдельных объемных элементов цифровой информационной модели.
Примечание: газоны следует представлять в составе покрытия.

Скачать
